Chapter 1 Raspberry Pi Pico 알아가기 - (3)

헤더 납땜하기

일반적인 라즈베리파이 보드는 아래 그림처럼 GPIO(General Purpuse Input/Output) 헤더가 달려있습니다. 외부 기기와 쉽게 연결하기 위해서 기판에 헤더가 부착된 채로 판매가 되고 있습니다.



GPIO 헤더

하지만 피코는 아래의 포스트에서 설명드린 것 처럼 아무것도 달려있지 않은 상태로 판매가 됩니다. 사용자에 따라 Castellated Pin Hole을 이용해 다른 PCB 기판 위에 피코를 덧대어 납땜하거나 Header Pin Hole에 금속 핀이 달린 Header를 납땜으로 부착시켜 금속핀으로 다른 기기와 연결하는 방법을 사용합니다.



2022.06.15 - [MicroPython] - Chapter 1 Raspberry Pi Pico 알아가기 - (1)



여기에서는 후자의 방법을 이용하여 Header를 납땜 하겠습니다. 납땜의 경험이 없는 분이라면 처음부터 Header가 부착된 피코를 구매하셔도 됩니다.



헤더는 2.54 mm 간격을 가진 수헤더(Male Header)를 구매하시면 됩니다. 피코 양쪽에 필요한 핀 수량은 40 pin인데 그 이상 사는것을 권해드립니다. 혹시나 실수로 납땜을 실패하거나 헤더 분리과정에서 파손되면 40 pin 보다 더 많이 필요한 경우가 종종 발생하니 처음 살때부터 많이 구매해 놓으세요. 택배비 >> 헤더 핀 가격



납땜 유의사항



• 납땜시 발생하는 연기는 인체에 해롭습니다. 환기가 잘 되는 장소에서 납땜을 실시하세요.
• 인두기에 의한 화상 및 화재에 주의하세요. 납땜 후에도 인두기에 상당 기간 열이 남아 있으니 충분히 식힌 후에 보관을 하세요.
• 어린 자녀를 두신 분이라면 부모님께서 대신 납땜을 해주시는 것이 좋겠습니다.
• 납땜 후 반드시 환기를 철저히 실시하고 손을 씻어 주세요. 납땜에서 발생한 연기 또는 Flux가 손에 묻을 수 있는데 이 상태로 음식을 먹으면 인체에 해롭습니다.



납땜 TIP



• 인두기에 전원을 넣고 충분히 예열이 되어 실납이 바로 녹을수 있는 온도에서 납땜을 시작하세요. 납이 녹지 않는다고 기판에 오래동안 인두기를 대고 있으면 기판의 부품이 손상됩니다.
• 브레드 보드를 사용하세요. 헤더핀은 보드에 수직으로 체결되어야 합니다. 아래 그림처럼 브레드 보드를 사용하면 쉽게 수직으로 납땜할 수 있어요.

브레드보드에 끼운 상태로 납땜하면 편하다

납땜하는 자세한 방법은 유튜브에 동영상으로 많이 소개가 되어 있으니 참조하시면 됩니다.

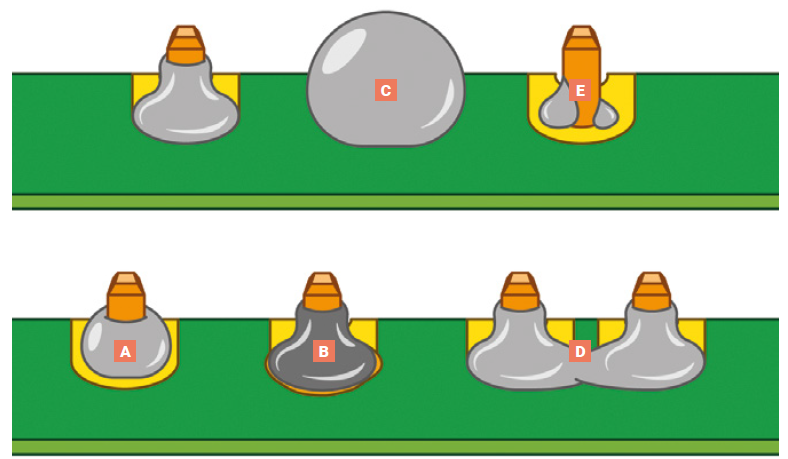

아래 그림의 A~E는 납땜 불량 사례 입니다.

A : 패드에 열이 충분히 가해지지 않아 납이 구리패드에 끈끈하게 부착되지 않은 경우 => 다시 열을 가해 납을 충분히 녹이면 해결됨

B : 너무 열을 많이 가해 Flux가 타버린 경우 => 칼 끝으로 긁어내거나 칫솔로 제거후 다시 납땜

C : 납을 너무 많이 사용하여 핀 전체가 납으로 뒤 덮인 경우 => 동작은 하나 미관상 예쁘지 않음

D : 근처의 핀끼리 납으로 붙어 버린 경우 => 브릿지(Bridge)역할을 하는 여분의 납을 제거

E : 납을 너무 적게 사용한 경우, 핀과 패드가 전기적으로 연결이 안될 수 있음 => 납을 더 사용



충분한 시간을 가지고 천천히 하시면 쉽게 납땜을 하실 수가 있습니다. 납땜이 잘못된 경우라도 다시 열을 가해 수정할 수 있으니 너무 큰 걱정은 하지 않으셔도 됩니다.
